ZN39-40.5戶內高壓真空斷路器

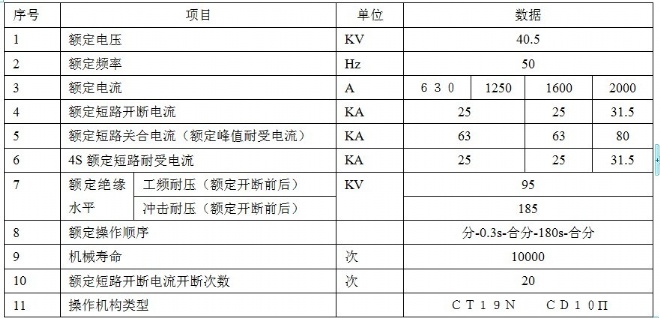

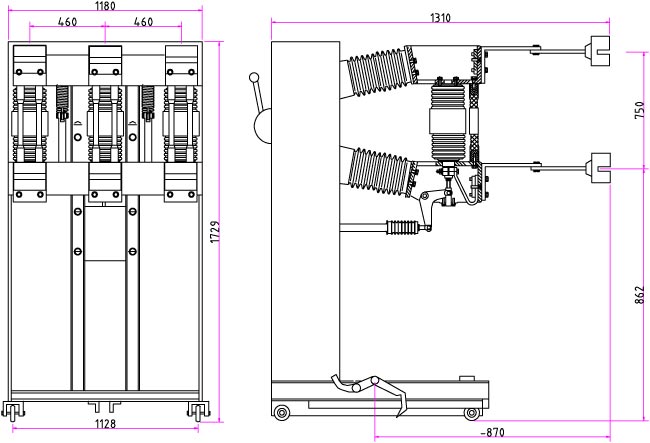

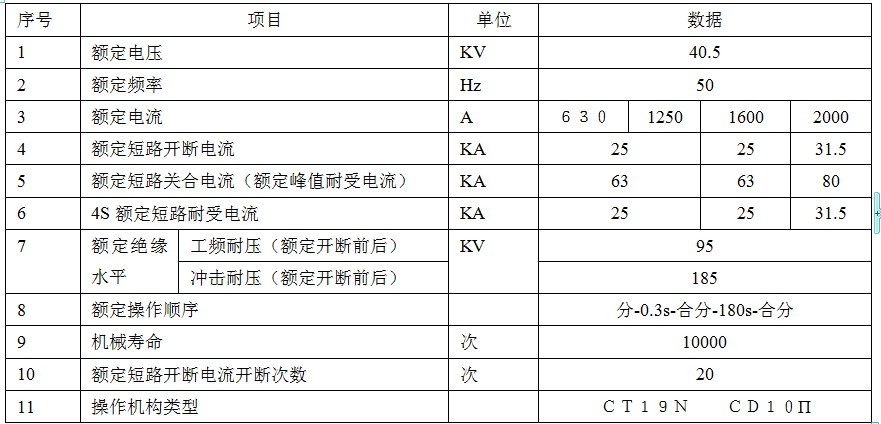

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
ZN39-40.5系列戶內交流高壓真空斷路器,系三相交流50Hz、額定電壓40.5KV的戶內高壓配電裝置。與JYN1-35、GBC-35開關柜配合使用,適用于煉鋼廠、發電廠、變電站等供配電系統和設備的控制和保護,尤其適用于頻繁操作的場所。產品符合GB1984-2003<<交流高壓真空斷路器>>、JB3855《3.6~40.5KV戶內交流高壓真空斷路器》、GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T403《10~35KV戶內高壓真空斷路器訂貨技術條件》等技術標準的要求。
該斷路器采用空氣絕緣方式,滿足正常運行條件下的空氣距和爬距要求,斷路器主要由滅弧室、操動機構、絕緣子、傳動件、框架等組成,真空滅弧室的動導電桿通過拐臂、絕緣拉桿與操動機構相連,以完成斷路器的合分閘運動??傮w布局合理,結構穩定,裝調便利。操動機構采用電磁機構CD10-或彈簧機構CT19N。斷路器裝有一套連鎖裝置,與開關柜配套使用,采用強制機械閉鎖方式,滿足開關柜"五防"功能要求。
型號意義
空氣溫度:-15°C— +40°C,且24小時內的平均值不超過35°C。
海拔高度:海拔不超過1000米。
相對濕度:日平均值不超過95%,月平均值不超過90%。
水蒸氣壓力:日平均值不超過2.2 ×10ˉ3KPa,月平均值不超過1.8 ×10ˉ3KPa.
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣、鹽霧的污染,地震烈度不超過8度。
在超過GB/T11022-1999規定的以上正常環境條件下使用時,用戶可與制造廠協商解決。
