VSC(ZN63)-12G(固封)側裝式真空斷路器

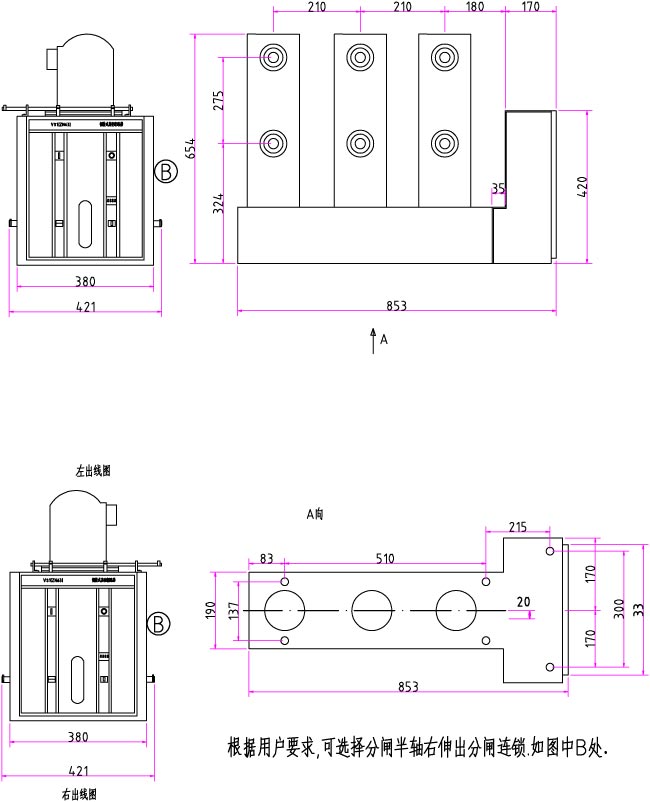

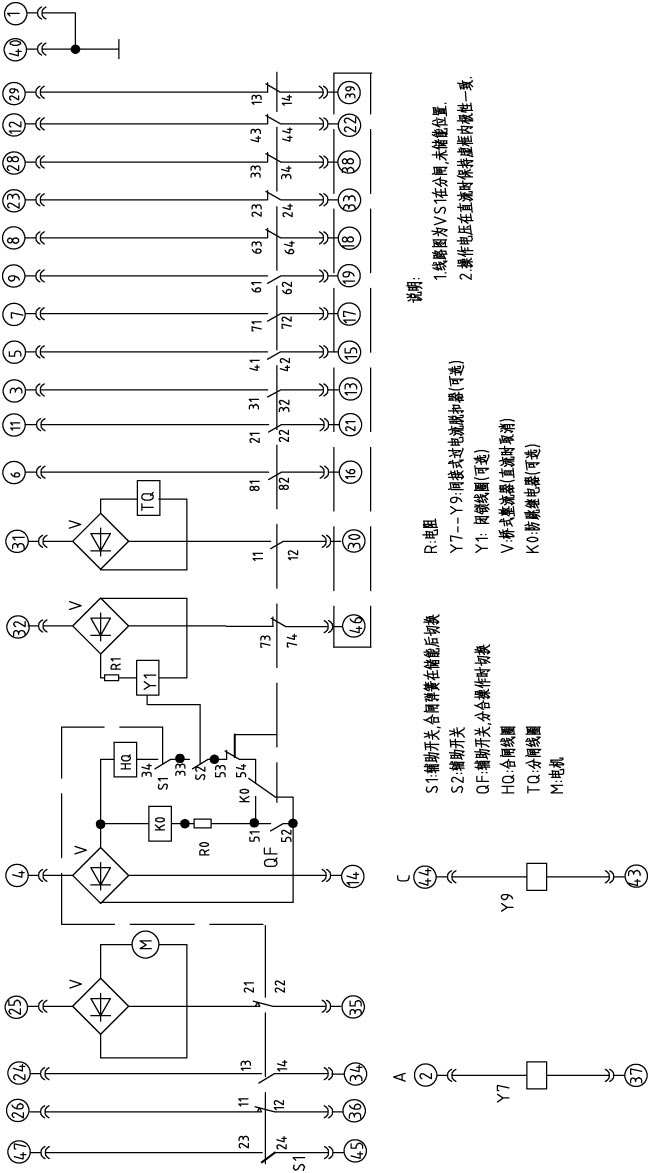

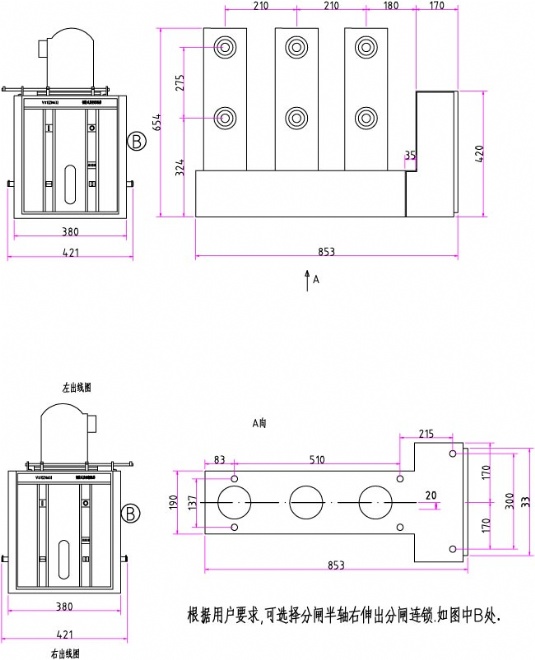

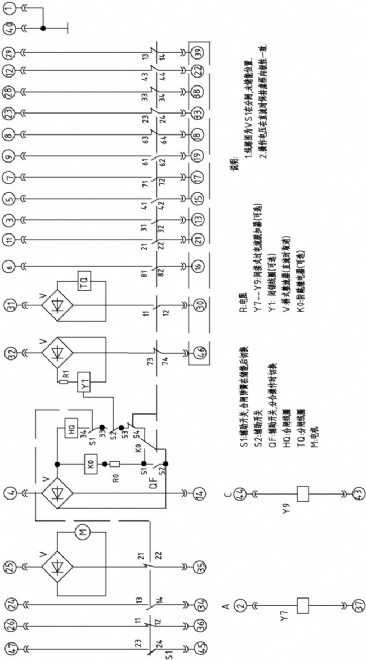

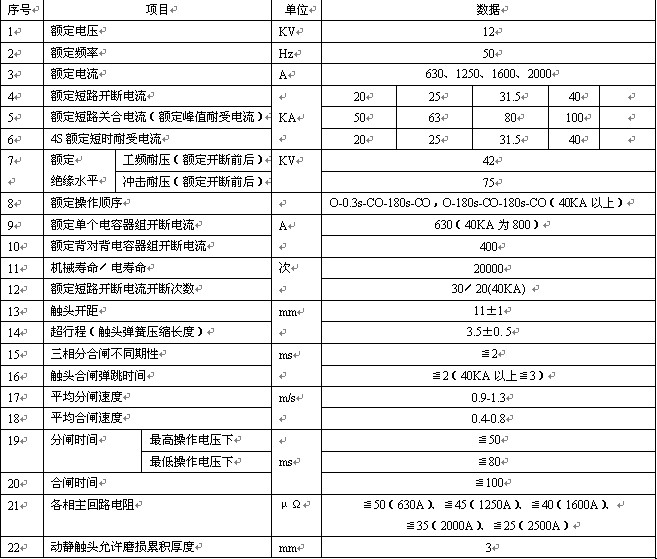

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
VSC(ZN63)-12G系列(固封極柱)側裝式戶內交流高壓真空斷路器,是額定電壓3.6—12KV、三相交流50Hz的戶內高壓開關設備。三相極柱采用固封極柱絕緣(即通過APG工藝,利用環氧樹脂將滅弧室及上下出線端全部包封,縮小了滅弧室尺寸,而且提高了耐氣候性和機械支撐),高壽命,免維護。適用于電力系統中,額定電流下的頻繁操作,或多次開斷短路電流的場所。該斷路器采用固定安裝,適用于環網柜、箱式變電站等各種非標供電系統。產品符合GB1984-2003<<交流高壓真空斷路器>>、JB3855《3.6~40.5KV戶內交流高壓真空斷路器》、GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T403《10~35KV戶內高壓真空斷路器訂貨技術條件》等技術標準的要求。

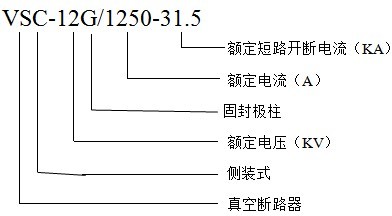

型號意義
空氣溫度:-15°C— +40°C,且24小時內的平均值不超過35°C。
海拔高度:海拔不超過1000米。
相對濕度:日平均值不超過95%,月平均值不超過90%。
水蒸氣壓力:日平均值不超過2.2×10ˉ3KPa,月平均值不超過1.8×10ˉ3KPa.
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣、鹽霧的污染,地震烈度不超過8度。
在超過GB/T11022-1999規定的以上正常環境條件下使用時,用戶可與制造廠協商解決。
