概述
FZ(R)N-12系列真空負荷開關及組合電器,適用于三相交流50Hz、12KV的配電系統中,具有無污染、無火災及爆炸危險，能頻繁操作等優點，可作為環網柜、箱式變電站或其它類型的開關柜的主元件，用于變壓器、電纜、架空線等電力設備的控制及保護，廣泛用于工廠、住宅小區、高層建筑、學校等配電系統中。產品符合IEC60265-1/FDIS《高壓負荷開關—第一部分：額定電壓1—52KV的高壓負荷開關》、IEC60420《高壓交流負荷開關熔斷器組合電器》、GB16926《交流高壓負荷開關—熔斷器組合電器》及GB3804《3—63KV交流高壓負荷開關》等標準的規定。
融負荷開關、直動式隔離開關、接地開關、操動機構于一體，整體結構美觀、緊湊、機構簡單可靠、性能穩定、絕緣不受外條件影響。 D型絕緣架內安裝真空滅弧室,使三相隔離,提高了相間絕緣水平。 負荷開關與隔離開關及接地開關，具備可靠的機械連鎖，且連鎖形式可根據用戶要求分為二種（基本型為a型）。
a.隔離開關和負荷開關聯動,每次開斷均有可見斷口。接地開關與負荷開關機械聯鎖，即合閘時隔離開關先自行合閘到位，負荷開
關才合閘；分閘時，負荷開關先分閘后，隔離開關才能分閘到位，且只有在隔離開關和負荷開關在分閘狀態，接地開關才能合閘，接地開關在合閘后，隔離開關和負荷開關無法合閘。
b.隔離開關和接地開關聯動,只有檢修時,接地開關合閘、隔離開關才分閘，形成隔離斷口.負荷開關和接地開關、接地開關聯鎖,即當
接地開關分閘,隔離開關合閘后,負荷開關才能合閘,當負荷開關合閘后,接地開關無法合閘,隔離開關也將無法分閘. 大爬距鐘形絕緣罩及金屬活動門設計,將進線母線與開關相隔離,便于鎧裝式開關柜設計.
組裝電氣采用XRNT或S□LAJ型帶撞擊器限流熔斷器，用于保護10/0.4kV電力變壓器設備，當保護線路發生故障或在繼電保護失效時，熔斷器三相熔斷或任一相熔斷，其撞擊器觸發開關脫扣跳閘機構，促使負荷開關三相同時分閘提供線路保護。

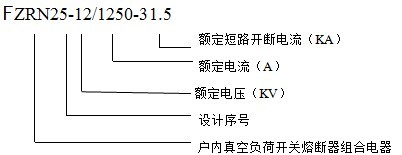

型號意義
空氣溫度：-15°C— +40°C，且24小時內的平均值不超過35°C。
海拔高度：海拔不超過1000米。
相對濕度：日平均值不超過95%,月平均值不超過90%。
水蒸氣壓力:日平均值不超過2.2 ×10ˉ3KPa,月平均值不超過1.8×10ˉ3KPa.
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣、鹽霧的污染，地震烈度不超過8度。
在超過GB/T11022-1999規定的以上正常環境條件下使用時，用戶可與制造廠協商解決。
