ZW7-40.5戶外高壓真空斷路器

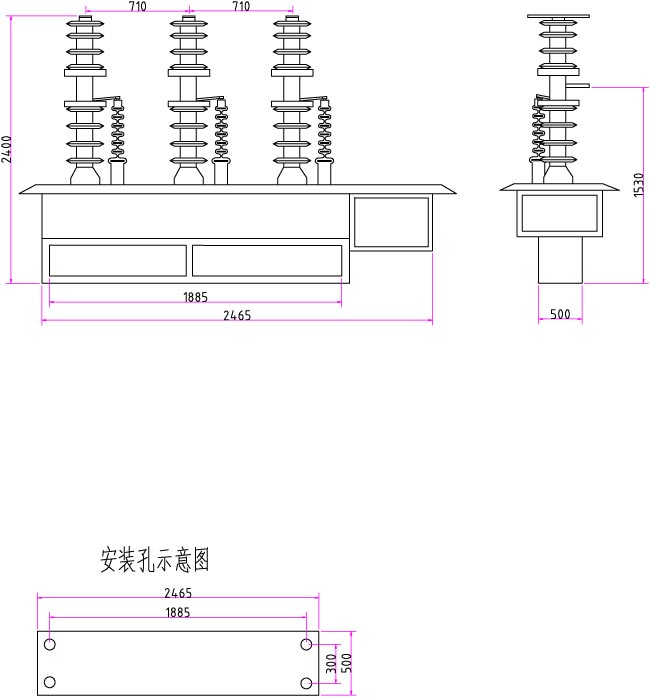

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
ZW7-40.5戶外交流高壓真空斷路器是額定電壓40.5KV、三相交流50Hz的戶外高壓開關設備。主要用于戶外40.5KV輸變電系統的控制和保護，也適用于城鄉配電網絡及工礦企業的正常操作與短路保護操作。該產品總體結構為瓷瓶支柱式，上瓷瓶?jī)?nèi)裝真空管，下瓷瓶為支柱瓷瓶。具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等特點。產品符合GB1984-2003<<交流高壓真空斷路器>>、GB311.1《高壓輸變電設備的絕緣配合》、 GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T402《交流高壓斷路器訂貨技術條件》等技術標準的要求。
型號意義
空氣溫度：-45°C— +40°C，且24小時內的平均值不超過25°C。
海拔高度：海拔不超過2000米。
風速不超過34m/s。
無易燃易爆危險、化學腐蝕及劇烈振動的場所。
在超過GB/T11022-1999規定的以上正常環境條件下使用時，用戶可與制造廠協商解決。
