ZW8-12戶外高壓真空斷路器

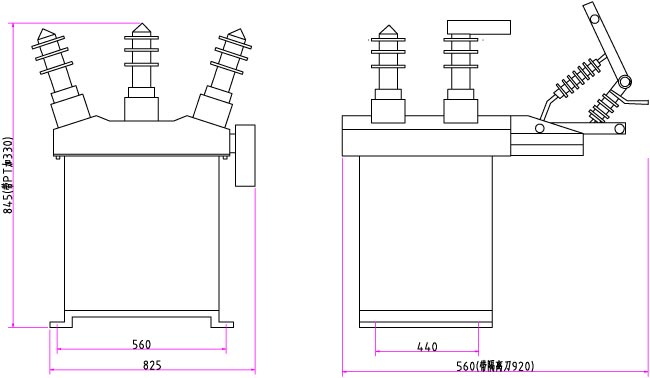

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
ZW8-12戶外交流高壓真空斷路器為額定電壓12KV、三相交流50Hz的戶外高壓開關設備。主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。加裝隔離開關，可作為分段開關使用。本系列產品的操動機構為CT23型彈簧儲能操動機構，可電動、手動或遙控操作。產品符合GB1984-2003<<交流高壓真空斷路器>>、GB311.1《高壓輸變電設備的絕緣配合》、 GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T402《交流高壓斷路器訂貨技術條件》等技術標準的要求。
型號意義
空氣溫度：-45°C— +40°C，且24小時內的平均值不超過25°C。
海拔高度：海拔不超過1000米。
風速不超過34m/s。
無易燃易爆危險、化學腐蝕及劇烈振動的場所。
在超過GB/T11022-1999規定的以上正常環境條件下使用時，用戶可與制造廠協商解決。
